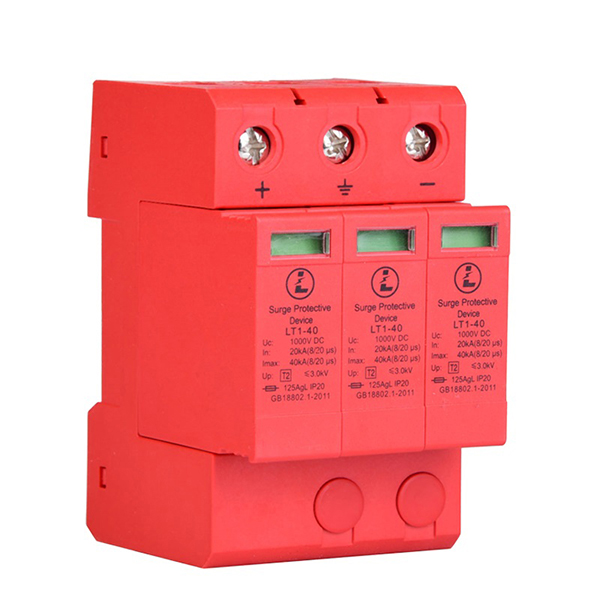

JUER Electric® の最新販売およびソーラープロテクター用の高品質 1500 V DC SPD は、主に雷サージ保護またはその他の過渡過電圧の光ボルト配電システムを使用しました。
JUER Electric® ソーラー用1500V DC SPD 高電圧 DC 電源の過熱、過電流保護機能用に構築されており、太陽光発電 (PV) 電源システムの過渡保護にグレード C を提供できます。35 mm DIN レール取り付けを使用した製品、モジュールは独立して変更でき、取り付けと保守が簡単で、リモート通信が可能です。アラームインターフェイス (ドライコンタクト)、リモート監視を容易にするサージプロテクター。
| 公称太陽光発電システム電圧 | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700v | 1170Vdc | 1200Vdc | |
| 最大システム放電電流 (8/20 μs) [lmax] | 40kA | 40kA | 30kA | |
| 電圧保護レベル[UP] | ≤2.5kV | ≤4.0kV | ≤4.5kV | |
| 5kAでの電圧保護レベル[UP] | ≤2.0kV | ≤3.5kV | ≤4.0kV | |
| 内蔵ヒューズの遮断容量/遮断定格 | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| テクノロジー | 短絡遮断 (SCI) 過電流保護 | |||
| 動作温度範囲 [TU] | −40℃〜＋80℃ | |||
| 公称放電電流 (8/20 μs) [(DC+/DC−)> PE] [In] | 12.5kA | |||
| 応答時間 [tA] | <25ns | |||
| 動作状態/障害表示 | 緑(良好)/赤(交換) | |||
| 導体の定格と断面積: | 最小 | 60/70℃ 1.5mm²/14AWG ソリッド/フレキシブル | ||
| 最大 | 60/70℃ 35mm²/2AWG より線/25mm²/4AWG フレキシブル | |||
| 取り付け | EN 60715 に準拠した 35mm DIN レール | |||
| エンクロージャの材質 | UL 94V0 熱可塑性プラスチック | |||
| 保護の程度 | IP20 | |||
| 容量 | 3 モジュール、DIN 43880 | |||
| 規格情報: | IEC 6164311 タイプ 2、IEC 616431 クラス II | |||
| 製品保証 | 5 年** | |||
リモート接点信号
| リモート接点信号タイプ | 切替接点 |
| AC スイッチング容量 (ボルト/アンペア) | 250V/0.1A |
| DC スイッチング容量 (ボルト/アンペア) | 250V/0.1A; 125V0.2A; 75V/0.5A |
| 遠隔接点信号端子の導体定格と断面積 | 60/75℃ 1.5mm²/14AWG ソリッド/フレキシブル |
| 注文情報 | 上記のカタログ番号からご注文ください |
