8弦防水PVコンバイナーボックスをジャンクションボックスに接続します。ジャンクションボックスは、さまざまな入口ポートを介して複数のワイヤーとケーブルをしっかりと結合する電気エンクロージャーです。ソーラーコンバイナーボックスは、インバーターに接続するためのPVモジュールの多数のストリングの出力を結合します。

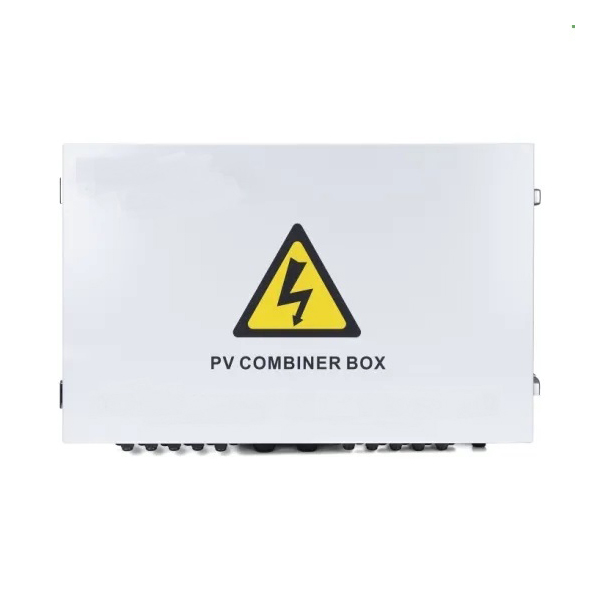

8弦防水ソーラーPVDCコンバイナーボックスバス合成DC入力24PVコンポーネントから1出力。 8弦防水ソーラーPVDCコンバイナーボックスの各チャンネルにはヒューズが装備されています。直流配電盤やインバータの入力配線を大幅に簡素化します。雷保護、短絡保護、および接地保護を実現します。 PVコンバイナーボックスは、インテリジェントボックスと非インテリジェントボックスの2つのタイプに分けられます。インテリジェントPVコンバイナーボックスには監視ユニットが装備されており、各ストリングの入力電流の検出、内部温度の検出、避雷状態の検出、回路ブレーカーの状態の検出、出力電圧の要約などが行われます。
設計と構成は、光起電接合装置CGC / GF 037：2014の技術仕様に厳密に準拠しています。
安全で、簡潔で、美しく、適切な太陽光発電システム製品をユーザーに提供します。
過酷な環境に対応する屋外壁掛けタイプを採用。コアコンポーネントに加えて、他のコンポーネントはユーザーの要件に応じてカスタマイズできます。
| 名前 | ZC-PV8 |
| システムの最大DC電圧 | 1000 |
| 各ストリングの最大入力電流 | 15A |
| 最大入力文字列 | 8 |
| 最大出力スイッチ電流 | 400A |
| インバーターMPPTの数 | N |
| 出力文字列の数 | 1 |
| テストのカテゴリ | ‖グレード保護 |
| 公称放電電流 | 20ka |
| 最大放電電流 | 40ka |
| 電圧保護レベル | 3.8kv |
| 最大連続動作電圧Uc | 1050A |
| ポーランド人 | 3P |
| 構造特性 | プラグプッシュモジュール |
| 保護グレード | IP65 |
| 出力スイッチ | DC遮断スイッチ（標準）/ DC回路 |
| DC MC4 / DC FUSE / DCサージプロテクタ | 標準 |
| 監視モジュール/防止ダイオード | オプション |
| インストール方法 | 壁取り付けタイプ |
| 作動温度 | -25ºC-+55ºC |
| 気温の上昇 | 2km |
| 許容相対湿度 | 0〜95％、凝縮なし |
