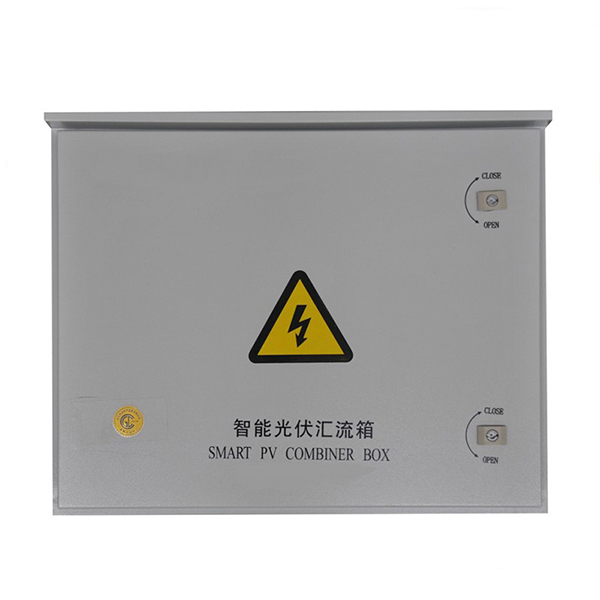

PVコンバイナボックスは、PVアレイの出力DC電流をまとめるために使用されます。直列に接続された同じソーラーパネルを組み合わせてPVアレイを形成し、太陽光発電グリッドに接続されたインバーターの使用をサポートして、都市の電力網と完全な太陽光発電システムを構成します。
太陽光発電システムでは、太陽光発電システムの特性に応じて、インバーター間の接続を減らす太陽光発電アレイ、トレス技術は、完全な構成に一致するように、PVインバーター製品会社と独自にXYH-CBPVコンバイナーボックスを開発しましたインバーターが保護の下で作動できる間、配線プロセスを大いに単純化するPVシステムソリューション。
太陽光発電アレイの収集用のコンバイナーボックスはDC電流を出力し、ユーザーは多数の同じ仕様のPVパネルを直列に接続して太陽光発電アレイを形成し、次にTLS-CBに並列に接続された多数のPVアレイを接続できますシリーズコンバイナーボックス、その後、出力はDC回路ブレーカー、およびの使用をサポートする太陽光発電インバーターを経由して、完全な太陽光発電システムを構成し、グリッドを実現して電力を供給します。
*複数の光起電アレイへの同時アクセス。最大10Aの各チャネル電流。さまざまなユーザーのニーズを満たすために。
*信頼性の高い、照明およびサージ保護、太陽光発電DC高電圧照明保護デバイスを備え、すべてポジティブ疑惑ネガティブ雷保護機能を備えています。
*ワイドレンジDC電圧入力; 200〜900Vdcの専門的な圧力範囲を備えたDC高電圧サーキットブレーカで、安全で信頼性があります。
※6グループが同時にPVアレイにアクセスできます。
※ポートは耐水性があります。
*高電圧ヒューズと回路ブレーカーを備えたDCは2つのセキュリティデバイスでした。
*各アレイは、電流測定および監視の各チャネルでオプションの電流監視にすることができます。
*屋外設置のアプリケーション要件を満たすために、IP65に準拠した屋外レインシェル保護グレードの壁構造。
*設置とメンテナンスは簡単で、便利で、長寿命です。
最大入力電圧 | DC1000V | ||||||
入力 | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
電流(A) | 15A | ||||||
ダイオード | 25A DC1000V | ||||||
SPD | UC1000VIMAX40KAIN20KAUP≤2.5KV | ||||||
ヒューズ | 15A | ||||||
MCB | 50A | 60A | 100A | 120A | 160A | 240A | 360A |
コネクタ | 防水コネクタ | ||||||
保護度 | IP65 | ||||||
動作温度範囲 | -25〜 + 75(ºC) | ||||||
相対湿度 | 0〜99% | ||||||
高度 | ≤5500(m) |
