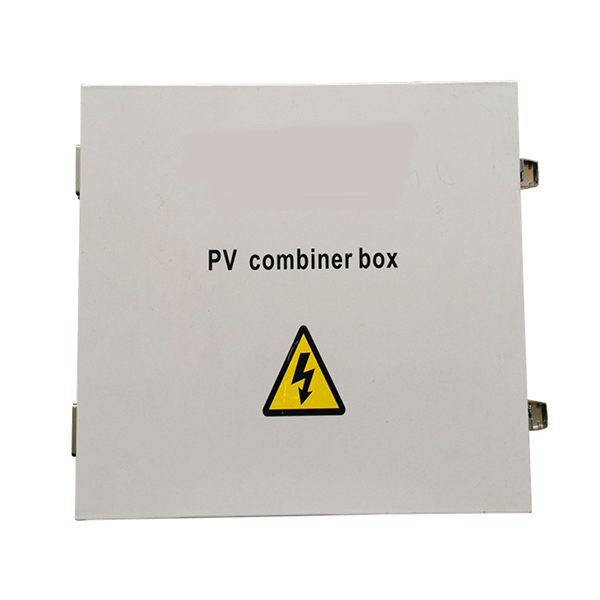

最新販売のJUER Electric® PVアレイストリングDCコンバイナボックス（中国製）反撃防止、過電流保護、過電圧保護、雷などの総合的な保護機能を備えています。
JUER Electric® PV アレイ ストリング DC コンバイナ ボックスは、PV モジュールとインバータまたはコントローラ間の接続ワイヤを削減し、メンテナンスを容易にし、損失を削減し、製品の安全性と信頼性を向上させるために使用されます。当社が製造する PV コンバイナーボックスは、上記のすべての機能を備えており、ユーザーに PV 発電システムの完全なソリューションを提供します。
1) 2 つのグループの独立した PV アレイ入出力により、異なる接続での柔軟なアプリケーションが可能
スキーム;
2) 複数の PV 入力アレイ。それぞれの最大電流は 10A。
3) 各 PV 入力アレイの反撃防止のために設けられた高電圧ヒューズ。
4) PV モジュール用の特別な高電圧避雷装置。
5) PV モジュールの出力制御用の特別な高電圧サーキットブレーカー。
6)屋外設置のニーズを満たす保護等級IP65。
| モデル | 4つの方法 | 6通り | 8通り | 10通り |
| 入力データ | ||||
| PV入力アレイ数 | 4 | 6 | 8 | 10 |
| 各 PV 入力アレイの最大電流 | 10A | |||
| 各 PV 入力アレイの Puse | 10A | |||
| 各 PV 入力アレイの線番 | PG7.4mm² | |||
| 出力データ | ||||
| 出力チャンネル数 | 1 | 2 | ||
| 最大出力電流 | 40A | 合計60A(30A出力チャンネル) | 合計80A(40A出力チャンネル) | 合計100A(50A出力チャンネル) |
| 各出力チャンネルの線番 | 各出力チャンネルにPG16,8mm2 | PG16、各出力チャンネル用10mm2 | PG16、各出力チャンネル用10mm2 | 各出力チャンネルにPG16、12mm2 |
| 最大出力電圧 | DC800V | |||
| DC出力サーキットブレーカー | 利用可能 | |||
| その他のデータ | ||||
| 保護 | IP65 | |||
| 温度 | -30℃～+60℃ | |||
| 参考重量(正味重量/総重量) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| 機器寸法 D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| 梱包寸法 D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| 冷却方法 | 自然冷却 | |||
| サージ保護 | 利用可能 | |||
| アース線番号 | ≧6mm2 | |||
