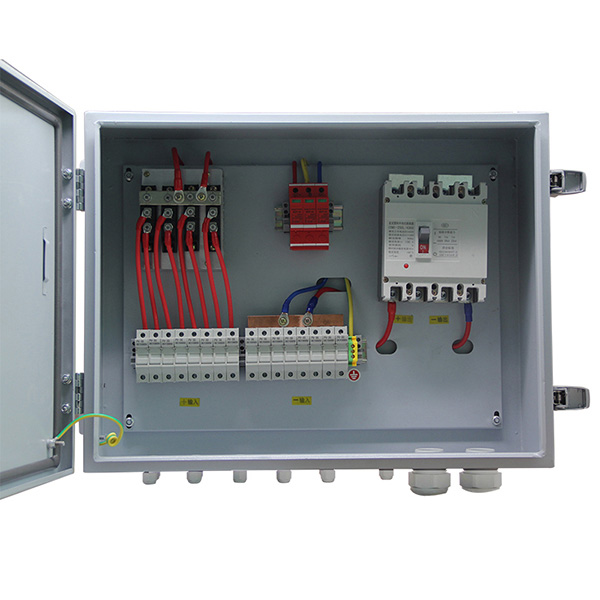

DCソーラーシステムアレイストリングコンバイナーボックスをジャンクションボックスに接続します。ジャンクションボックスは、さまざまな入口ポートを介して複数のワイヤーとケーブルを安全に結合する電気エンクロージャーです。ソーラーコンバイナーボックスは、インバーターに接続するためのPVモジュールの多数のストリングの出力を結合します。
DCソーラーシステムアレイストリングコンバイナーボックス反撃防止、過電流保護、過電圧保護、落雷防止などの全体的な保護を備えたPVコンバイナーボックスは、PVモジュールとインバーターまたはコントローラー間の接続線を減らし、メンテナンスを容易にし、損失を出し、製品の安全性と信頼性を向上させます。当社が製造するPVコンバイナーボックスは、上記のすべての機能を備えており、PV発電システムの完全なソリューションをユーザーに提供します。
1）異なる接続スキームでの柔軟なアプリケーションのための独立したPVアレイ入力および出力の2つのグループ。
2）それぞれの最大電流が10Aの複数のPV入力アレイ。
3）各PV入力アレイの反撃防止のために提供された高電圧ヒューズ。
4）PVモジュール用の特別な高電圧雷保護装置。
5）PVモジュールの出力制御用の特別な高電圧回路ブレーカー。
6）屋外設置のニーズを満たすためのIP65のある程度の保護。
| モデル | ZC4T | ZC6T | ZC8T | ZC10T |
| 入力データ | ||||
| PV入力アレイの数 | 4 | 6 | 8 | 10 |
| 各PV入力アレイの最大電流 | 10A | |||
| 各PV入力アレイのPuse | 10A | |||
| 各PV入力アレイの線番 | PG7,4mm² | |||
| 出力データ | ||||
| 出力チャンネル数 | 1 | 2 | ||
| 最大出力電流 | 40A | 全部で60A（30A出力チャンネル） | 全部で80A（40A出力チャンネル） | 全部で100A（50A出力チャンネル） |
| 各出力チャンネルの線番 | 各出力チャンネルにPG16,8mm2 | 各出力チャンネルにPG16,10mm2 | 各出力チャンネルにPG16,10mm2 | 各出力チャンネルにPG16,12mm2 |
| 最大出力電圧 | 800VDC | |||
| DC出力サーキットブレーカ | 利用可能 | |||
| その他のデータ | ||||
| 保護 | IP65 | |||
| 温度 | -30â„ ƒ〜 +60℃ | |||
| 基準重量（正味/総重量） | 5.3 / 9.3 | 8.4 / 12.9 | 9.5 / 14.3 | 10.8 / 15.6 |
| 機器の寸法D * W * H（mm） | 340 * 300 * 140 | 360 * 340 * 145 | 400 * 420 * 145 | |
| パッキング寸法D * W * H（mm） | 450 * 420 * 245 | 470 * 450 * 255 | 530 * 510 * 255 | |
| 冷却方法 | 自然冷却 | |||
| サージ保護 | 利用可能 | |||
| アース線番号 | ≥6mm2 | |||
