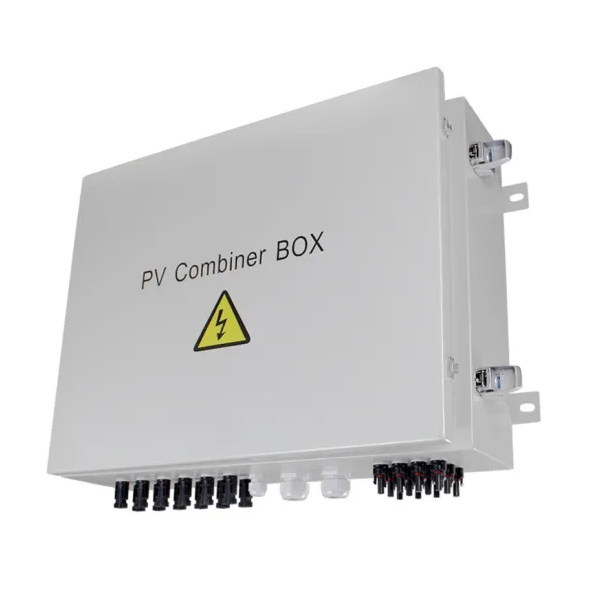

ソーラーエネルギーシステムコンバイナーボックスはインバーターに適しています（最大入力電圧DC1000V、4PV入力チャンネル、1出力チャンネル、シングルMPPTインバーター）。ボックス本体はPVCエンジニアリング材料でできており、難燃性、温度上昇、耐衝撃性、耐紫外線性などのテストが行われます。
IP65保護グレード。
â—高い信頼性
DCヒューズ付き
DCサージ保護デバイス付き
DC回路ブレーカーまたはDC負荷遮断スイッチ付き。
â—強力な適応性
IP65の設計、防水、防塵、防ウララバイオレット。
高温・低温の厳しい試験、広く使用/
簡単な設置、簡素化されたシステム配線、便利な配線。
箱本体は冷間圧延鋼などの金属材料でできています。
â—柔軟な構成
単結晶シリコンソーラーモジュール、多結晶シリコンソーラーモジュール、薄膜ソーラーモジュールに使用されます。太陽光発電ヒューズ、サーキットブレーカー、負荷遮断スイッチの定格電流が変更されました。
| 名前 | ZSGF-PV12 / 1 | |
| 電気パラメータ | ||
| システムの最大DC電圧 | / | 1000 |
| 各ストリングの最大入力電流 | 10A | |
| DCヒューズ定格 | 15A | |
| 入出力配列の数 | 3 | |
| Iutput文字列の数 | 12 | |
| 出力文字列の数 | 1 | |
| 各入力ケーブルの最大直径（mm） | 10mm | |
| 各入力ケーブルの最大直径（mm） | 40mm | |
| 通信インターフェース | Rs485 Modbus | |
| 電圧保護レベル | 2.8kV | 3.8kV |
| 最大連続動作 電圧Uc |
630V | 1050V |
| ポーランド人 | / | / |
| 構造特性 | ||
| システム | ||
| 保護グレード | IP65 | |
|
MINIサーキットブレーカー |
SM1-225 / 4P / DC1000V | |
| SMC4防水コネクタ | 標準 | |
| PVDCヒューズ | 標準 | |
| PVサージプロテクター | SUP4-S40 / 3PDC1000V | |
| 監視モジュール | / | |
| ダイオードの防止 | / | |
| 箱の素材 | 冷間圧延鋼箱 | |
| インストール方法 | 壁取り付けタイプ | |
| 作動温度 | –25â„ ƒ〜 +70℃ | |
| 気温の上昇 | 2km | |
| 許容相対湿度 | 0-95％、凝縮なし | |
| IEC60695-2-11に準拠した難燃性、94V-2に準拠したUL | ||
| 幅*高*奥行き（mm） | 640 * 450 * 180 | |
