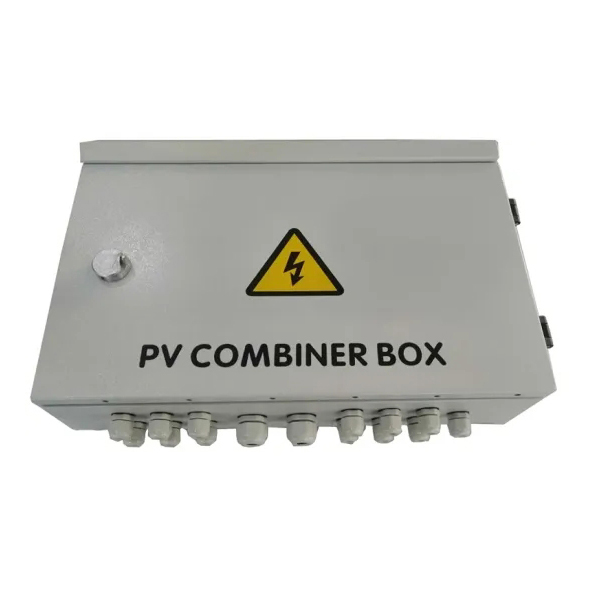

太陽光発電アレイDCソーラーコンバイナーボックスをジャンクションボックスに接続します。ジャンクションボックスは、さまざまな入口ポートを介して複数のワイヤーとケーブルを安全に結合する電気エンクロージャーです。ソーラーコンバイナーボックスは、インバーターに接続するためのPVモジュールの多数のストリングの出力を結合します。
太陽光発電アレイDCソーラーコンバイナーボックスバス合成DC入力8PVコンポーネントから1出力。各チャンネルにはヒューズが付いています。出力側には、雷保護とサーキットブレーカが装備されています。直流配電盤やインバータの入力配線を大幅に簡素化します。雷保護、短絡保護、および接地保護を実現します。 PVコンバイナーボックスは、インテリジェントボックスと非インテリジェントボックスの2つのタイプに分けられます。インテリジェントPVコンバイナーボックスには監視ユニットが装備されており、各ストリングの入力電流の検出、内部温度の検出、避雷状態の検出、回路ブレーカーの状態の検出、出力電圧の要約などが行われます。
設計と構成は、太陽光発電アレイDCソーラーコンバイナーボックスCGC / GF 037：2014の技術仕様に厳密に準拠しています。
| 名前 | ZC-PV12 / 1 |
| システムの最大DC電圧 | 1000 |
| 各ストリングの最大入力電流 | 15A |
| 最大入力文字列 | 12 |
| 最大出力スイッチ電流 | 160A |
| インバーターMPPTの数 | N |
| 出力文字列の数 | 1 |
| テストのカテゴリ | ‖グレード保護 |
| 公称放電電流 | 20ka |
| 最大放電電流 | 40ka |
| 電圧保護レベル | 3.8kv |
| 最大連続動作電圧Uc | 1050V |
| ポーランド人 | 3P |
| 構造特性 | プラグプッシュモジュール |
| 保護グレード | IP65 |
| 出力スイッチ | DC遮断スイッチ（標準）/ DCサーキットブレーカ（オプション） |
| SMC4コネクタ/ DCヒューズ/ DCサージプロテクタ | 標準 |
| 監視モジュール/防止ダイオード | オプション |
| 箱の素材 | 金属 |
| インストール方法 | 壁取り付けタイプ |
| 作動温度 | -25℃-+55℃ |
| 気温の上昇 | 2km |
| 許容相対湿度 | 0〜95％、凝縮なし |
安全で、簡潔で、美しく、適切な太陽光発電システム製品をユーザーに提供します。
太陽光発電アレイDCソーラーコンバイナーボックスは、過酷な環境に適応する屋外壁掛けタイプを採用しています。コアコンポーネントに加えて、他のコンポーネントはユーザーの要件に応じてカスタマイズできます。
