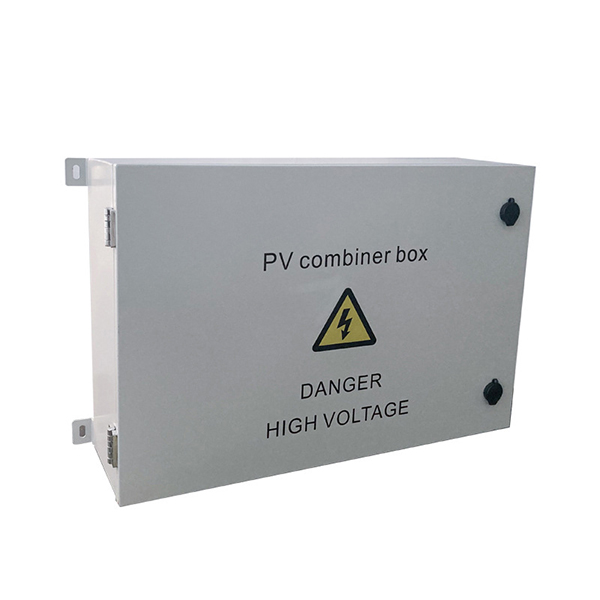

ジャンクションボックスへの防水PVコンバイナーボックス。ジャンクションボックスは、さまざまな入口ポートを介して複数のワイヤーとケーブルをしっかりと結合する電気エンクロージャーです。ソーラーコンバイナーボックスは、インバーターに接続するためのPVモジュールの多数のストリングの出力を結合します。
防水PVコンバイナーボックス大規模な太陽光発電システムの場合、グリッド接続されたインバーターとキャビネット間のグリッド接続を減らすために、信頼性の維持と向上に便利です。PV間にDCバスを追加する必要があります。グリッド接続されたインバーターとキャビネット。同社のPVAC雷保護コンバイナーボックスシリーズ製品は、この要件を満たすように特別に設計されており、完全なPVシステムソリューションと一致するPVインバーター製品で構成できます。ACコンバイナーボックスを使用すると、ユーザーはAC電源キャビネットの定格入力電流に応じてと電圧、合流点のための雷保護装置と回路ブレーカーによる特定の数のグリッド接続インバーターの出力、便利なアクセスレベルの電力キャビネット。
| 番号 | パラメータ | 価値 |
| 1 | サイズ（MM） | 900x700x220（W * H * D） 900x743x220（W * H * D） |
| 2 | 定格入力電圧（V） | AC 480V |
| 3 | 定格絶縁電圧（V） | AC 690V |
| 4 | 定格周波数（Hz） | 50 |
| 5 | バスバー定格電流（A） 横型バス |
400A |
| 6 | 定格短時間耐電流実効値lcw（1秒）（KA） 横型バス |
30 |
| 7 | 定格短時間耐電流最大値lpk（KA） 横型バス |
30 |
| 8 | 1分間の電源周波数耐電圧（V） | 2500VA |
| 9 | 温度上昇：温度上昇についてはIEC 947-1に準拠し、温度上昇はコンポーネントの対応する標準要件を超えません。 | 外部絶縁導体用端子：70K以下、バスバー接続（銅-銅）70K以下、絶縁面の取り扱いは25K以下、接触可能なシェルとシース、金属表面は30K以下。 |
